今までにない操作性

今までにない操作性

【動画あり:操作方法とその特徴をご紹介】

 VERSECの特徴は、その外観の特異性もさることながら、今までにない操作性の高さにあります。従来の旋盤とは一線を画した操作パネル。視認性や操作性に配慮したハンドル等の配置設計。誰でも簡単に、意のままに切削条件をコントロールできるVERSECの操作方法とその特徴をご紹介します。

従来の汎用旋盤よりもより汎用的に操作が可能に

【作業者の意のままに直感的な操作が可能な普通旋盤】

誰でも簡単に・自在に設定できるVERSEC-neoの操作方法をご紹介します。

【操作性】

■作業者は機械を止めることなく、切りくずなどの状況を観察しながら切削条件を自在に変更可能
 (従来の普通旋盤)
 ・主軸と送りがギアによるメカ連動
 ・主軸の速度や送りの速度などの切削条件の設定は、機械を止めてその都度、ギア操作
 (VERSEC-neo)
 ・主軸にインバータドライブ、各種送りにサーボドライブを搭載
  ・無段階変速の主軸
  ・主軸とは独立して駆動&変速する送り
 ・それらを簡単に設定することができる操作パネル

【性能】

■主軸回転速度:最大3000rpm
■2つの送りモード:FEEDモード/FREEモード
 1. FEEDモード:従来の旋盤と同様に主軸速度に追従(送り量:mm/rev)
 2. FREEモード:主軸速度とは無関係に送りを自由に変速(送り量:mm/min)
■ねじ切りモード:メートルねじ/インチねじ
 ・mmモードでは加工したいピッチを、インチモードでは山数を選択
 ・各モードの切り替えは操作パネルでワンタッチ。ギアの架け替え操作不要

【安全性】

詳細は「充実の安全機能」をご参照ください。

【詳細仕様】

こちらをご参照ください。

【操作方法とその特徴を動画にて解説】

下記動画にて以下の操作方法とその特徴について解説しています。
 1. 外観説明
 2. 見やすい角度に調節可能な操作パネル
 3. 主軸高低速切替レバー操作
 4. 主軸無段階変速
 5. モード1:手動モード
 6. モード2:自動送りモード(FEED)
 7. モード3:自動送りモード(FREE)
 8. モード4:ねじ切りモード(mm)
 9. モード5:ねじ切りモード(inch)

Feature

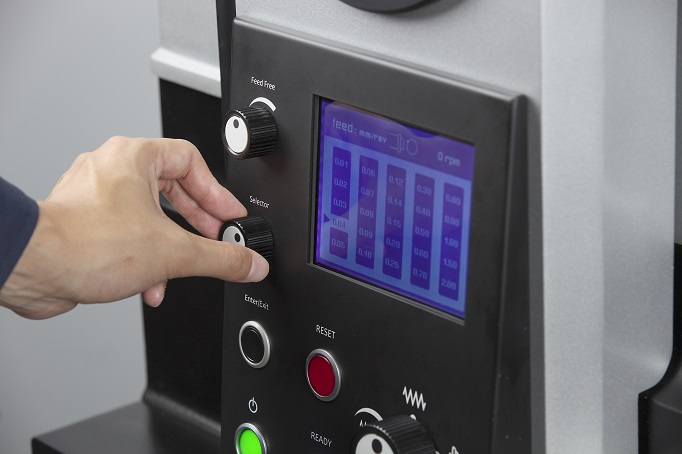

  • ワンタッチセレクトで簡単設定

    ワンタッチセレクトで簡単設定

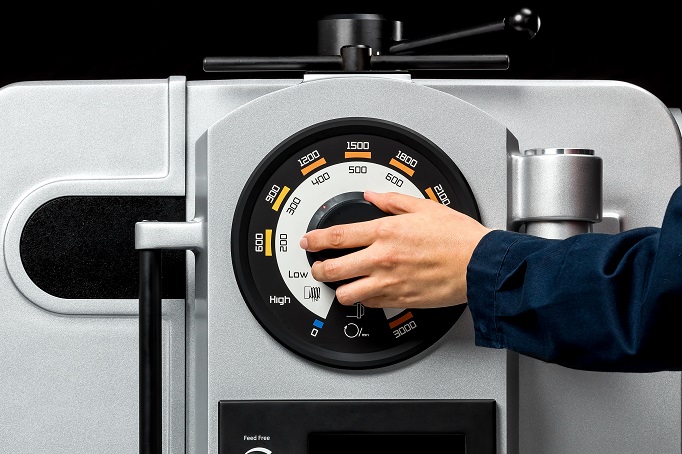

  • オーディオ機器を操作するように直感的に操作

    オーディオ機器を操作するように直感的に操作

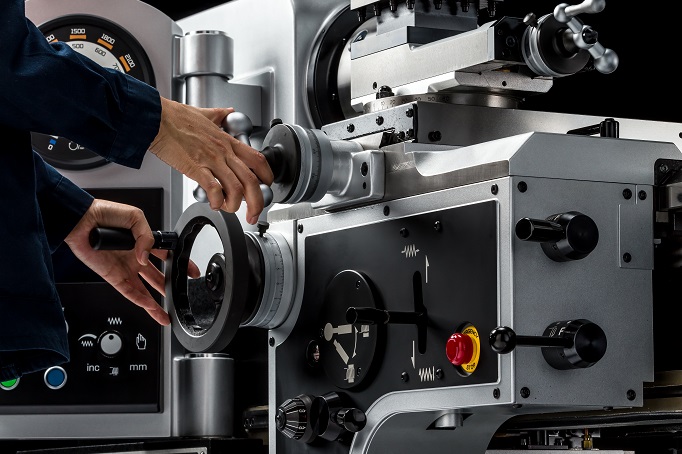

  • スムーズな操作感のエプロン

    スムーズな操作感のエプロン

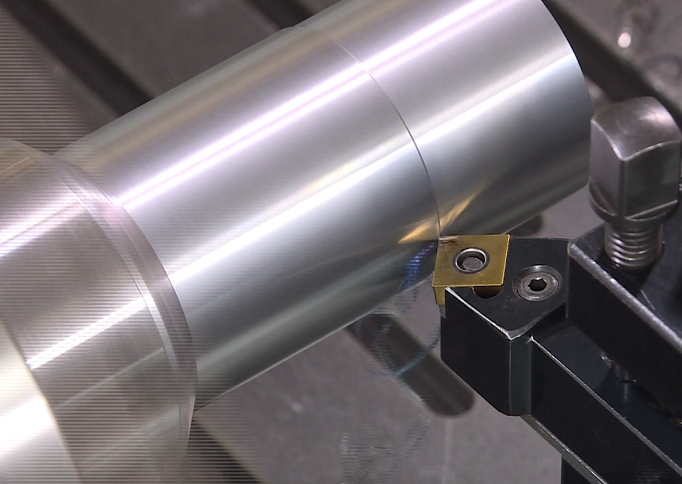

  • 切削状況に合わせて主軸や送りを自在に変更

    切削状況に合わせて主軸や送りを自在に変更

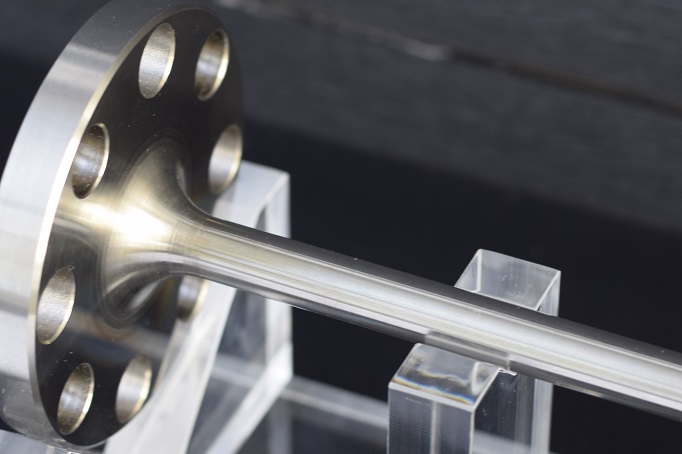

  • 主軸MAX3000rpmで小径でも高精度な仕上げ加工を実現

    主軸MAX3000rpmで小径でも高精度な仕上げ加工を実現
    Ra計測結果:0.217μm(Φ11)

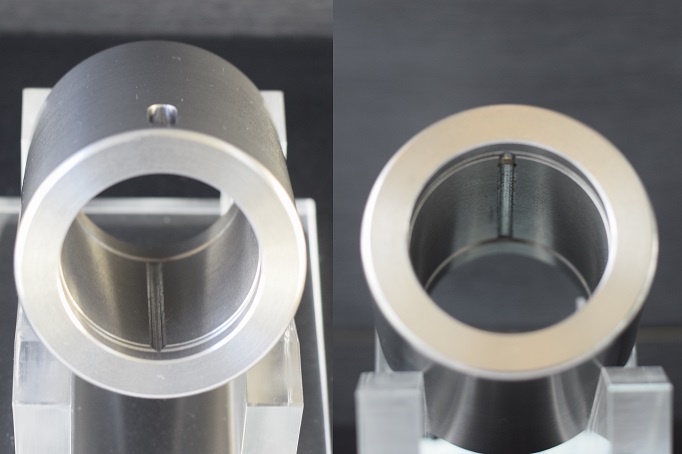

  • 主軸インデックスロック(OP)で”等配”油溝加工

    主軸インデックスロック(OP)で”等配”油溝加工
